性能優化大師Brendan Gregg曾說：“性能問題可能來源于任何地方，包括系統中因你一無所知而不曾檢查的地方”，CPU電源管理就是在性能優化過程中經常被忽略的地方。在這篇文章中，我們從一個簡單的ping延遲出發，以小見大，一起了解CPU電源管理。

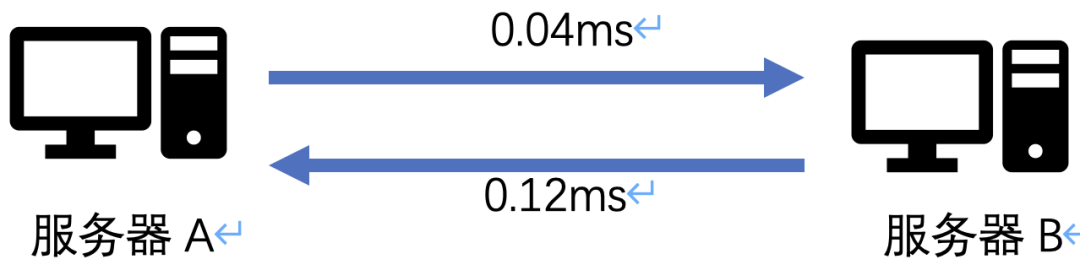

之前在項目中觀測到一個奇怪的現象（如下圖所示），在測試網絡延遲時，從服務器A ping服務器B延時只有0.04ms左右，但是從服務器B ping服務器A延遲確有0.12ms左右，結果相差三倍多！而兩臺服務器是直連的，中間也沒有經過路由器或交換機，那么延時差到底是怎么產生的呢？
在分析此問題時，我們將ping時延做一個簡單的拆分，它包括了在鏈路中的傳播時延和在服務器端的處理時延。我們首先判斷下網絡狀況是否良好，用tcpdump分別在收發兩端抓包，沒有發現丟包、亂序等問題，速率也沒有問題，網絡狀態良好。既然網絡傳輸沒有問題，那就重點分析下處理時延。

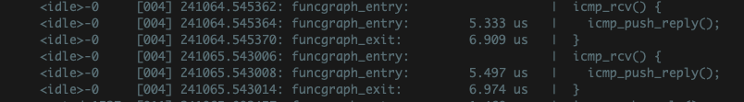

再來分析下抓到的ping報文，主要分析在兩臺服務器收到ICMP報文后發送回復報文的時間差，發現服務器A的回復時間更長。再使用ftrace分析代碼層的執行時間，圖1是服務器A的處理時間，圖2是服務器B的處理時間，對比可見，服務器A的ICMP reply執行時間比服務器B要長。那什么會影響函數執行的時間呢？是CPU。
圖1
圖2

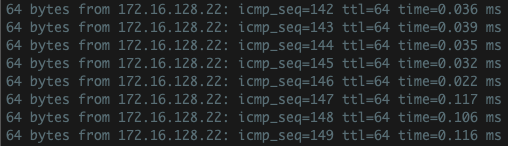

在觀察服務器B ping服務器A的輸出（圖3）時發現，延時的變化范圍很大，有時延時也很短。
圖3

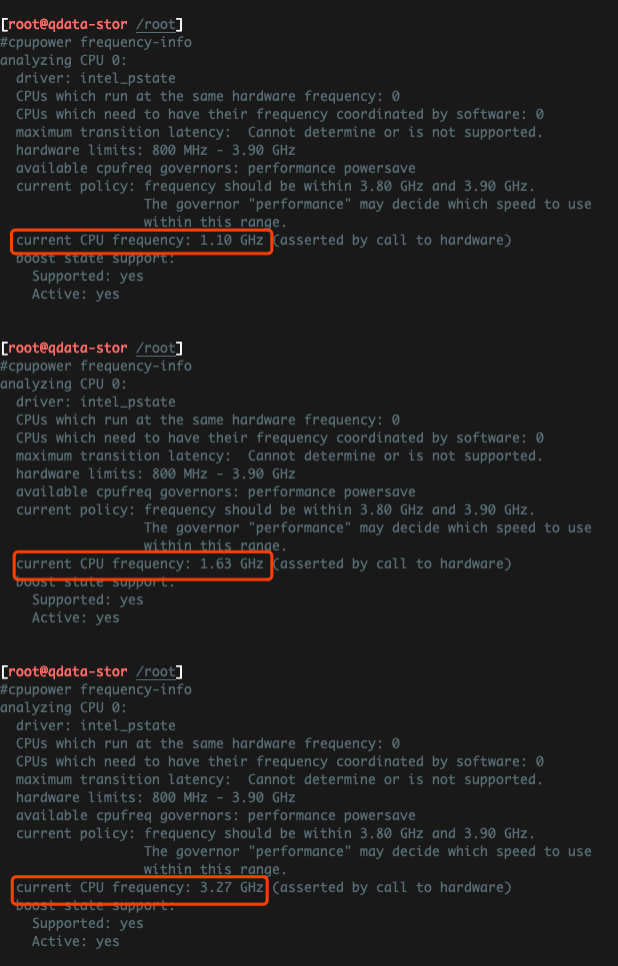

如圖4所示，CPU的頻率也是變化的，那么CPU頻率是怎么變的又是因何而變，跟延遲的變化有關系嗎？我們能否控制CPU頻率的這種變化呢？要了解這些我們首先要知道CPU的變頻和電源管理方面的知識。
圖4
OS會根據工作負載選擇工作頻率和電壓，當負載較低時（例如此問題的ping報文收發），會對CPU進行降壓降頻以節省用電。在大部分場景下，CPU并不需要7X24小時滿負荷工作，為了省電和延長CPU的使用壽命就有了各種變頻省電技術。其中常見的有以下幾種：

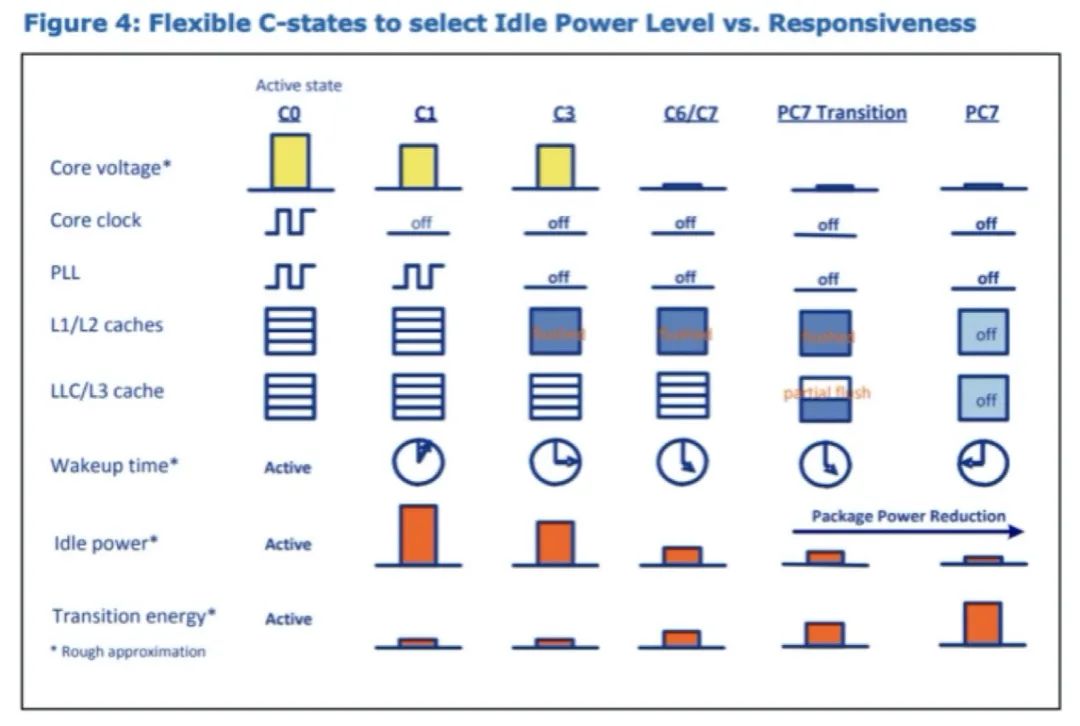

■C states (Power states)
在空閑狀態時，通過關閉不同子系統（時鐘或者緩存等）達到不同省電狀態。 關閉的組件越多，耗電量越低，但恢復工作就越慢。
常用的有以下幾個狀態
C0: 工作狀態，沒有組件關閉。
C1: 使用HLT或MWAIT指令進入該狀態，C1狀態會關閉內部時鐘，但是可以立刻回到C0狀態。
C3: 使用MWAIT指令進入該狀態，會將L1和L2緩存刷到LLC/L3緩存，并進一步關閉了PLL，但仍處于供電狀態。（C1，C3狀態下，Cache一致性是得到保證的，從而恢復現場速度也很快）
C6: 使用MWAIT指令進入該狀態，內部設備的上下文信息（Context）被封存和凍結，Catch被清空和關閉，電壓也被降為0。恢復現場會更耗時。
（idle_intel 驅動可能在Cstates關閉時，仍使core進入省電狀態。）
圖5
■P states (Performance states)
根據處理器負載自動調節電壓和頻率，以減少耗電量和發熱量，大大減少了CPU在低工作量的能耗。（只有在C-states狀態為C0時才會有效，因為必須為其供電才能執行指令）
OS控制的P-states
OS設定特定的P-states，即選擇工作頻率，處理器再根據頻率計算電壓。
硬件控制的P-states
OS只給出負載，由硬件選擇對應的P-states，并設置電壓和頻率。
Intel_pstate驅動
此驅動程序通過內置調頻器，實現面向Intel Core（SandyBridge 和更新的型號）處理器的調頻驅動?？梢酝ㄟ^cpupower命令設置最大最小頻率。
■monitor/mwait
在core空閑或者等待寫入時，使當前core進入C1等C-states的特殊指令。
■Turbo
在個別核非常繁忙同時其他核又因為空閑進入C-States時，內置的電源管理模塊將其電能輸送給忙碌的core，升高其電壓和頻率，使其獲得比標頻更高的頻率。

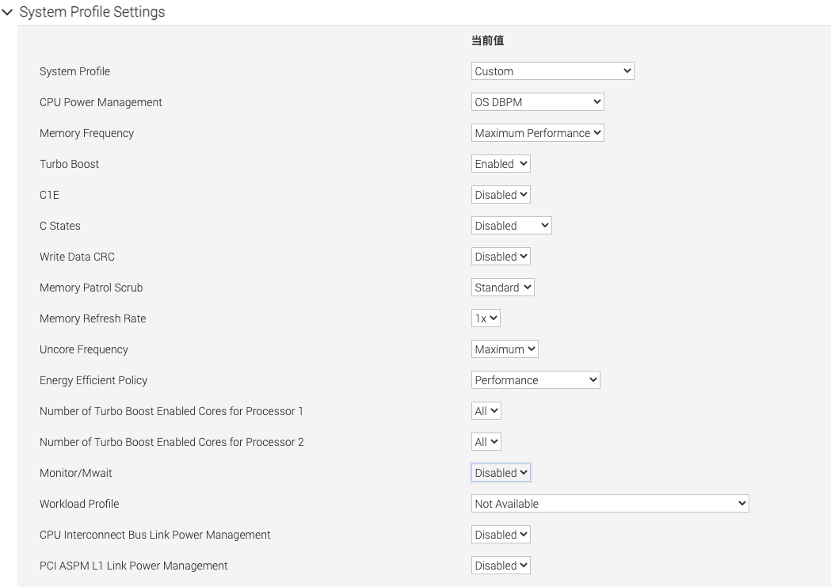

以DELL服務器為例，在System Profile Setting中可以找到有關電源管理的選項。disable C-States、Monitor/Wait相關選項，可以使CPU始終保持高頻率工作。
圖6
■corefreq-cli工具

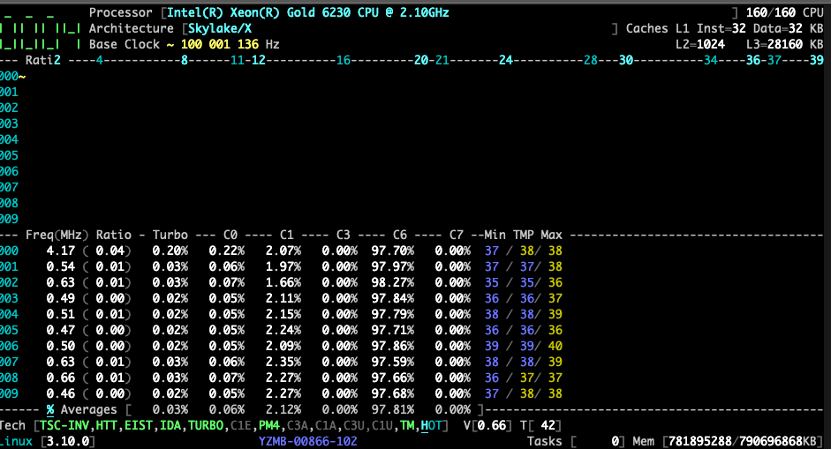

可以查看各種系統狀態和CPU狀態，包括電壓，頻率，C-states，Turbo，溫度等。
圖7

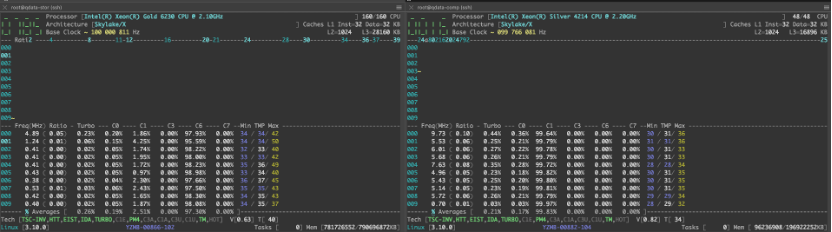

再回到剛開始的問題，通過corefreq-cli工具看到兩臺服務器的CPU確實工作在不同的C-States等級，如圖8所示，服務器B在C1而服務器A在C6。
圖8

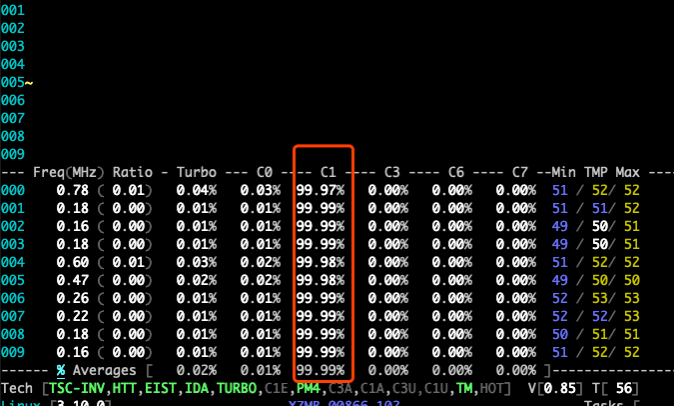

調整服務器A的bios選項，在關閉了C-States、Monitor/Mwait后，兩臺服務的CPU都處在C1狀態（圖9），這時再分別在兩臺服務器執行ping操作，延時終于不相上下了！
圖9
現代CPU電源管理功能十分強大，我們可以選擇經濟環保的方式讓CPU根據負載選擇工作頻率和電壓，在追求極致性能時也可以讓CPU不管任務量大小都滿負荷工作，在了解以上內容后，我們可以根據實際使用需求進行選擇。
