前言

在計算機的世界里，我們可以將業務進行抽象簡化為兩種場景——計算密集型和IO密集型。這兩種場景下的表現，決定這一個計算機系統的能力。數據庫作為一個典型的基礎軟件，它的所有業務邏輯同樣可以抽象為這兩種場景的混合。因此，一個數據庫系統性能的強悍與否，往往跟操作系統和硬件提供的計算能力、IO能力緊密相關。

除了硬件本身的物理極限，操作系統在軟件層面的處理以及提供的相關機制也尤為重要。因此，想要數據庫發揮更加極限的性能，對操作系統內部相關機制和流程的理解就很重要。

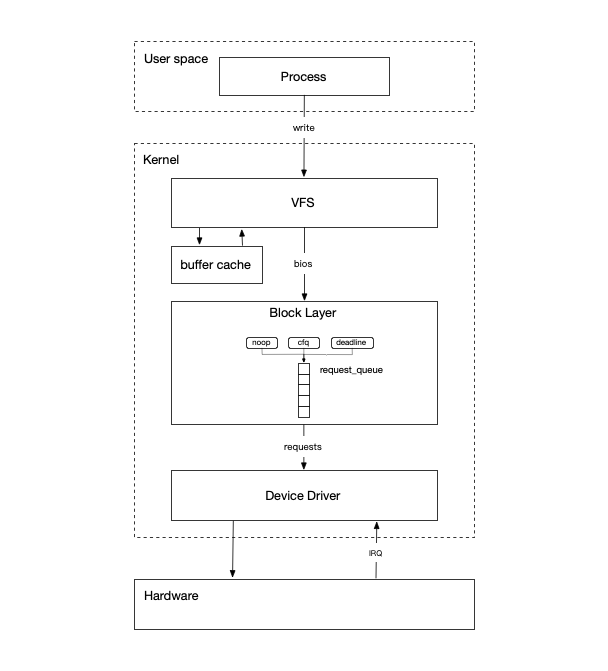

本篇文章，我們就一起看下Linux中一個IO請求的生命周期。Linux發展到今天，其內部的IO子系統已經相當復雜。每個點展開都能自成一篇，所以本次僅是對塊設備的寫IO做一個快速的漫游，后續再對相關專題進行詳細分解。

從用戶態程序出發

首先需要明確的是，什么是塊設備？我們知道IO設備可以分為字符設備和塊設備，字符設備以字節流的方式訪問數據，比如我們的鍵盤鼠標。而塊設備則是以塊為單位訪問數據，并且支持隨機訪問，典型的塊設備就是我們常見的機械硬盤和固態硬盤。

一個應用程序想將數據寫入磁盤，需要通過系統調用來完成：open打開文件 ---> write寫入文件 ---> close關閉文件。

下面是write系統調用的定義，我們可以看到，應用程序只需要指定三個參數：

1. 想要寫入的文件

2. 寫入數據所在的內存地址

3. 寫入數據的長度

SYSCALL_DEFINE3(write, unsigned int, fd, const char __user *, buf,
    size_t, count)
{
  struct fd f = fdget_pos(fd);
  ssize_t ret = -EBADF;

  if (f.file) {
    loff_t pos = file_pos_read(f.file);
    ret = vfs_write(f.file, buf, count, &pos);
    if (ret >= 0)
      file_pos_write(f.file, pos);
    fdput_pos(f);
  }

  return ret;
}

而剩下的工作就進入到內核中的虛擬文件系統（VFS）中進行處理。

虛擬文件系統（VFS）

在Linux中一切皆文件，它提供了虛擬文件系統VFS的機制，用來抽象各種資源，使應用程序無需關心底層細節，只需通過open、read/write、close這幾個通用接口便可以管理各種不同的資源。不同的文件系統通過實現各自的通用接口來滿足不同的功能。

devtmpfs

掛載在/dev目錄，devtmpfs中的文件代表各種設備。因此，對devtmpfs文件的讀寫操作，就是直接對相應設備的操作。

如果應用程序打開的是一個塊設備文件，則說明它直接對一個塊設備進行讀寫，調用塊設備的write函數：

const struct file_operations def_blk_fops = {
  .open    = blkdev_open,
    ... ...
  .read    = do_sync_read,
  .write    = do_sync_write,
    ... ...
};

磁盤文件系統（ext4等）

這是我們最為熟悉的文件系統類型，它的文件就是我們一般理解的文件，對應實際磁盤中按照特定格式組織并管理的區域。對這類文件的讀寫操作，都會按照固定規則轉化為對應磁盤的讀寫操作。

應用程序如果打開的是一個ext4文件系統的文件，則會調用ext4的write函數：

const struct file_operations_extend  ext4_file_operations = {
  .kabi_fops = {
    ... ...
    .read    = do_sync_read,
    .write    = do_sync_write,
    ... ...
    .open    = ext4_file_open,
    ... ...
};

buffer/cache

Linux提供了緩存來提高IO的性能，無論打開的是設備文件還是磁盤文件，一般情況IO會先寫入到系統緩存中并直接返回，IO生命周期結束。后續系統刷新緩存或者主動調用sync，數據才會被真正寫入到塊設備中。有意思的是，針對塊設備的稱為buffer，針對磁盤文件的稱為cache。

ssize_t __generic_file_aio_write(struct kiocb *iocb, const struct iovec *iov,
         unsigned long nr_segs, loff_t *ppos)
    ... ...
  if (io_is_direct(file)) {
    ... ...
    written = generic_file_direct_write(iocb, iov, &nr_segs, pos,
              ppos, count, ocount);
    ... ...
  } else {
    written = generic_file_buffered_write(iocb, iov, nr_segs,
        pos, ppos, count, written);
  }
    ... ...

Direct IO

當打開文件時候指定了O_DIRECT標志，則指定文件的IO為direct IO，它會繞過系統緩存直接發送給塊設備。在發送給塊設備之前，虛擬文件系統會將write函數參數表示的IO轉化為dio，在其中封裝了一個個bio結構，接著調用submit_bio將這些bio提交到通用塊層進行處理。

 do_blockdev_direct_IO
    -> dio_bio_submit
      -> submit_bio

通用塊層

核心結構

1.bio/request

bio是Linux通用塊層和底層驅動的IO基本單位，可以看到它的最重要的幾個屬性，一個bio就可以表示一個完整的IO操作：

struct bio {
  sector_t    bi_sector; //io的起始扇區
... ...
  struct block_device  *bi_bdev;  //對應的塊設備
... ...
  bio_end_io_t    *bi_end_io;  //io結束的回調函數
... ...
  struct bio_vec    *bi_io_vec;  //內存page列表
... ...
};

request代表一個獨立的IO請求，是通用塊層和驅動層進行IO傳遞的結構，它容納了一組連續的bio。通用塊層提供了很多IO調度策略，將多個bio合并生成一個request，以提高IO的效率。

2.gendisk

每個塊設備都對應一個gendisk結構，它定義了設備名、主次設備號、請求隊列，和設備的相關操作函數。通過add_disk，我們就真正在系統中定義一個塊設備。

3.request_queue

這個即是日常所說的IO請求隊列，通用塊層將IO轉化為request并插入到request_queue中，隨后底層驅動從中取出完成后續IO處理。

struct request_queue {
  ... ...
  struct elevator_queue  *elevator;  //調度器

  request_fn_proc    *request_fn;  //請求處理函數
  make_request_fn    *make_request_fn;  //請求入隊函數
  ... ...
  softirq_done_fn    *softirq_done_fn;  //軟中斷處理

  struct device    *dev;
  unsigned long    nr_requests;
  ... ...
};

處理流程

在收到上層文件系統提交的bio后，通用塊層最主要的功能就是根據bio創建request，并插入到request_queue中。

在這個過程中會對bio進行一系列處理：當bio長度超過限制會被分割，當bio訪問地址相鄰則會被合并。

request創建后，根據request_queue配置的不同elevator調度器，request插入到對應調度器隊列中。在底層設備驅動程序從request_queue取出request處理時，不同elevator調度器返回request策略不同，從而實現對request的調度。

void blk_queue_bio(struct request_queue *q, struct bio *bio)
{
    ... ...
  el_ret = elv_merge(q, &req, bio);    //嘗試將bio合并到已有的request中
  ... ...
  req = get_request(q, rw_flags, bio, 0);  //無法合并，申請新的request
    ... ...
  init_request_from_bio(req, bio);
}

void blk_flush_plug_list(struct blk_plug *plug, bool from_schedule)
{
    ... ...
      __elv_add_request(q, rq, ELEVATOR_INSERT_SORT_MERGE);  //將request插入request_queue的elevator調度器
    ... ...
}

請求隊列

Linux中提供了不同類型的request_queue，一個是本文主要涉及的single-queue，另外一個是multi-queue。single-queue是在早期的硬件設備（例如機械硬盤）只能串行處理IO的背景下創建的，而隨著更快速的SSD設備的普及，single-queue已經無法發揮底層存儲的性能了，進而誕生了multi-queue，它優化了很多機制使IOPS達到了百萬級別以上。至于multi-queue和single-queue的詳細區別，本篇不做討論。

每個隊列都可以配置不同的調度器，常見的有noop、deadline、cfq等。不同的調度器會根據IO類型、進程優先級、deadline等因素，對request請求進一步進行合并和排序。我們可以通過sysfs進行配置，來滿足業務場景的需求：

#/sys/block/sdx/queue
scheduler      #調度器配置
nr_requests      #隊列深度
max_sectors_kb    #最大IO大小

設備驅動

在IO經過通用塊層的處理和調度后，就進入到了設備驅動層，就開始需要和存儲硬件進行交互。

以scsi驅動為例：在scsi的request處理函數scsi_request_fn中，循環從request_queue中取request，并創建scsi_cmd下發給注冊到scsi子系統的設備驅動。需要注意的是，scsi_cmd中會注冊一個scsi_done的回調函數。


static void scsi_request_fn(struct request_queue *q)
{
  for (;;) {
    ... ...
    req = blk_peek_request(q);    //從request_queue中取出request
    ... ...
        cmd->scsi_done = scsi_done;    //指定cmd完成后回調
    rtn = scsi_dispatch_cmd(cmd);  //下發將request對應的scsi_cmd
    ... ...
  }
}

int scsi_dispatch_cmd(struct scsi_cmnd *cmd)
{
  ... ...
  rtn = host->hostt->queuecommand(host, cmd);
    ... ...
}

IO完成

軟中斷

每個request_queue都會注冊軟中斷號，用來進行IO完成后的下半部處理，scsi驅動中注冊的為：scsi_softirq_done

struct request_queue *scsi_alloc_queue(struct scsi_device *sdev)
{
    ... ...
  q = __scsi_alloc_queue(sdev->host, scsi_request_fn);
    ... ...
  blk_queue_softirq_done(q, scsi_softirq_done);
  ... ...
}

硬中斷

當存儲設備完成IO后，會通過硬件中斷通知設備驅動，此時設備驅動程序會調用scsi_done回調函數完成scsi_cmd，并最終觸發BLOCK_SOFTIRQ軟中斷。

void __blk_complete_request(struct request *req)
{
      ... ...
      raise_softirq_irqoff(BLOCK_SOFTIRQ);
      ... ...
}

而BLOCK_SOFTIRQ軟中斷的處理函數就是之前注冊的scsi_softirq_done，通過自下而上層層回調，到達bio_end_io，完成整個IO的生命周期。

  -> scsi_finish_command
      -> scsi_io_completion
        -> scsi_end_request
          -> blk_update_request
            -> req_bio_endio
              -> bio_endio

總結

以上，我們很粗略地漫游了Linux中一個塊設備IO的生命周期，這是一個很復雜的過程，其中很多機制和細節只是點到為止，但是我們有了對整個IO路徑的整體的認識。當我們再遇到IO相關問題的時候，可以更加快速地找到關鍵部分，并深入研究解決。
