1 傳統RAID

硬盤陣列（Redundant Arrays of Independent Disks，RAID），是由很多塊獨立的硬盤，組合成一個容量巨大的硬盤組。

1.1 陣列卡

現如今，基本所有的服務器都通過RAID卡對硬盤進行管理。硬盤插入到服務器的槽位后由背板的線纜連接RAID卡進行一個統一的管理，然后提供給操作系統，操作系統不能直接使用硬盤。

以下為一些常見的RAID級別：

RAID 0
將數據分成若干相等大小的數據塊，把他們寫在不同的硬盤上，以獨立的方式實現多塊硬盤的并讀訪問，并發執行I/O操作。基本能夠發揮出所有硬盤的性能，但是RAID0沒有冗余機制，硬盤越多固然性能越好，然而出現故障導致卷組不可用的概率也越高。建議配合上層應用能夠提供冗余的場景一起使用。

RAID 1
當上層數據下發時，會將數據完全一致地寫在兩塊硬盤上，實現數據冗余，可以用兩塊硬盤中讀取數據，提升讀性能。當一塊硬盤發生故障，系統自動從另一塊硬盤讀取數據，提高可靠性，但是成本更高，適用于對數據可靠性要求高的應用，如：將系統盤放在RAID 1上面。

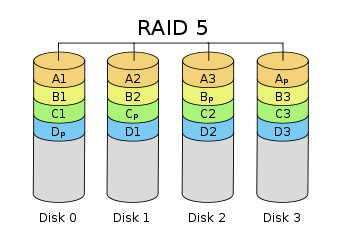

RAID 5
將數據和相對應的奇偶校驗信息分別存儲在不同的硬盤上，奇偶校驗信息占一個硬盤的空間，允許損壞一個硬盤。當一個硬盤損壞時，可以根據剩余的數據和相對應的奇偶校驗信息計算出損壞的數據，恢復數據時性能會受到較大的影響。RAID 5寫性能偏低，尤其是隨機寫性能，建議在讀寫不太頻繁的場景上使用，如：用作數據備份。

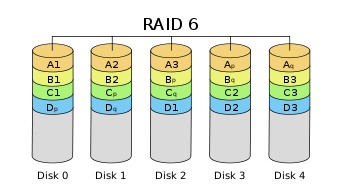

RAID 6
與RAID 5 相似，擁有兩套獨立的奇偶校驗信息，可以允許損壞兩塊硬盤。

1.2 緩存策略

RAID卡除了將硬盤組建不同RAID級別的功能之外，還能提供加速讀寫的緩存功能。

每張RAID卡都擁有大小不等的緩存。

Read Policy
1、Read Ahead：預讀緩存模式，將當前讀取的后續塊數據也預先讀取保存在緩存中，可以快速對應后續的讀取操作。當第二次讀取相同的數據時，不需要再次從硬盤里面讀取數據，頻繁讀取的熱點數據保存在緩存中，可以大大提升讀性能。
2、No Read Ahead：不通過緩存進行讀取操作。

Write Policy
1、Write Back：WB回寫模式，該模式會將上層的數據先寫入RAID卡緩存當中，再將緩存中的數據寫入硬盤中，對于上層應用而言，當數據寫入緩存中時就已經認為落盤成功了，因此WB模式可以提升寫性能。
2、Write Througt：WT直寫模式，該模式會直接將數據寫入到硬盤當中。

開啟WB模式的前提是RAID卡帶有電池，確保在服務器斷電的情況下依然能將緩存里面的數據寫入硬盤中。當服務器的RAID卡電池出現故障或者電量不足的情況，WB模式會被強制切換成WT模式，防止出現數據丟失，然而讀策略不會受到任何影響，這是因為寫到緩存里面的數據是臟數據，與硬盤里面的數據不一致，而讀到緩存里面的數據與硬盤里面的數據完全一致，即使丟失了也沒有任何關系。

WB模式能夠提升寫性能，這有個前提是上層下發的數據量不大，可以被RAID卡緩存所容納，但是當上層下發大量數據時，緩存很快就會被擊穿。我們可以通過一個實驗去驗證，將一塊硬盤的寫策略調整為WB模式，然后利用fio工具去模擬上層數據下發

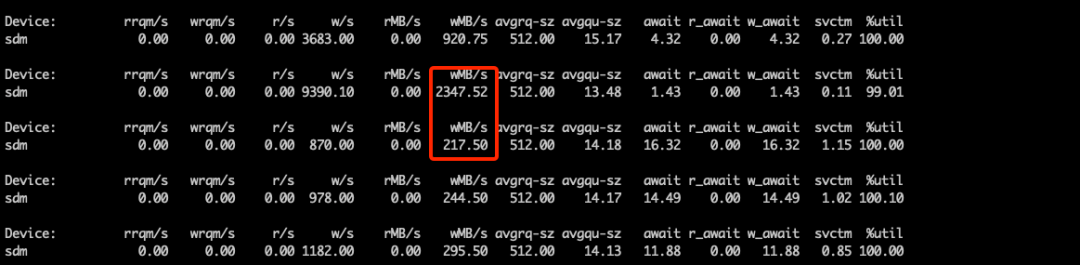

可以看到，當上層有大量數據下發時，緩存很快就被擊穿，寫性能呈現斷崖式下劃

1.3 性能對比

上文提到了各個RAID級別的特點及優劣勢，下面我們通過fio工具測試，直觀的感受一下不同RAID的性能。

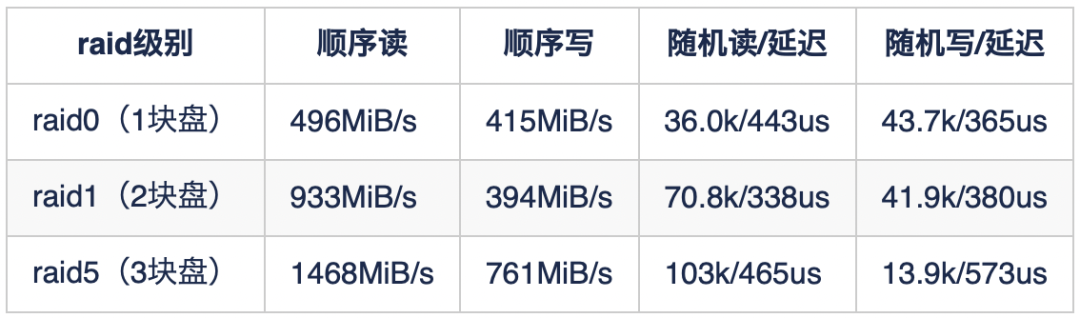

一塊盤RAID0基本可以發揮這塊盤的所有性能，通過以上測試數據可以發現：

RAID1使用兩塊盤，讀能發揮出兩塊盤的性能，而寫性能基本與單塊盤一致，說明可以同時從兩塊盤讀取不同的數據內容，而寫時需要將相同的數據寫在兩塊盤中。
RAID5使用三塊盤，讀能基本能發揮出三塊盤的性能，但是寫性能不高，尤其是隨機寫性能更是慘不忍睹

2 VROC

現如今，對硬盤的性能要求越來越高，SATA、SAS因為本身的缺陷，性能基本不會超過600MiB/s，因此對NVMe盤的需求越來越多，尤其是數據庫等對底層硬件性能要求比較高的行業。

NVMe盤直通到cpu，無法通過RAID卡進行管理，因此也不能通過RAID卡去創建不同的RAID級別。目前給NVMe做raid的方式有兩種，一種是軟RAID，另一種是Intel VROC

軟RAID

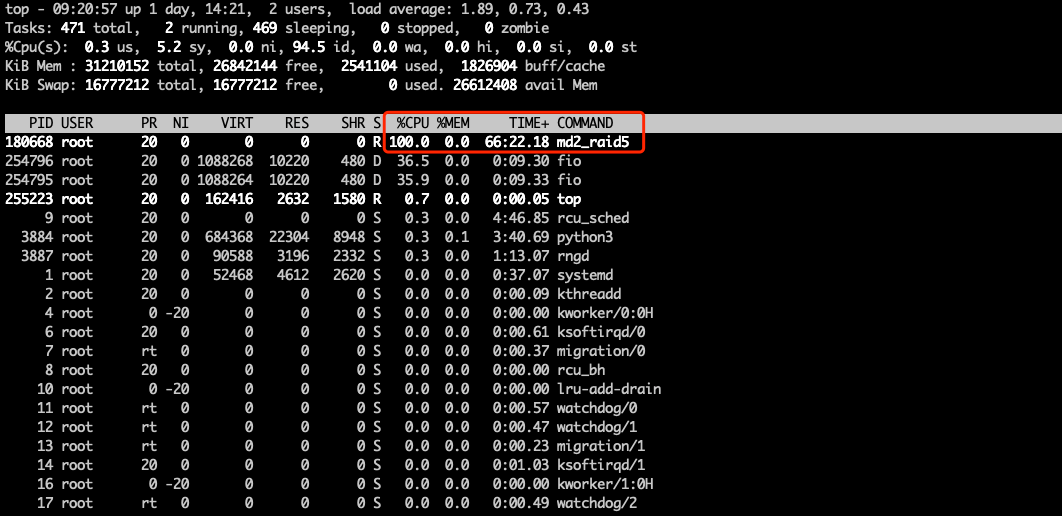

軟RAID的實現沒有硬件參與，完全通過軟件模仿磁盤陣列的方式來實現，通過CPU內核計算RAID邏輯

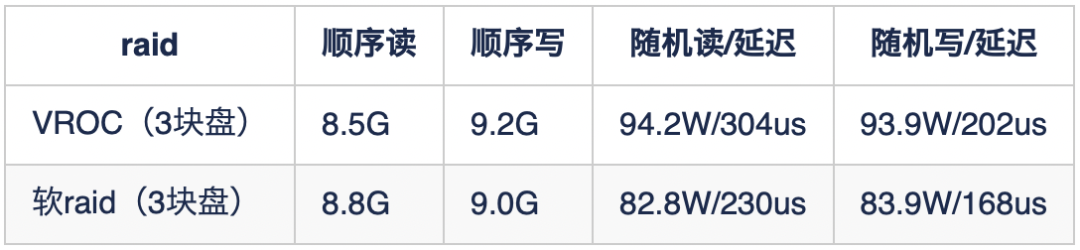

Intel VROC

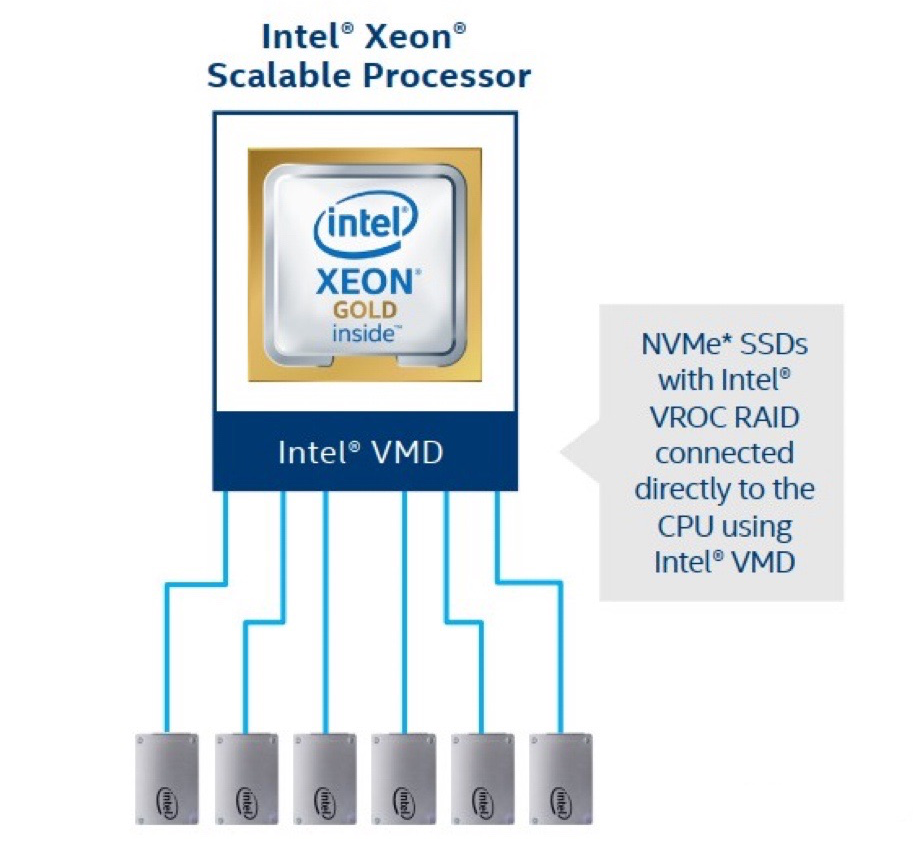

Intel VROC 是一種混合 RAID 解決方案。它的屬性與硬件 RAID 類似，是因為英特爾卷管理設備（英特爾 VMD）的一項關鍵芯片功能是通過新的英特爾至強可擴展處理器提供的。英特爾虛擬 RAID on CPU （VROC）利用英特爾 VMD 來聚合 NVMe 固態盤，從而實現可引導 RAID。英特爾 VROC 還具有軟件 RAID 等屬性。例如：它使用一些 CPU 內核來計算 RAID 邏輯。由于這種軟件與芯片相結合，英特爾 VROC 稱為混合 RAID 解決方案。

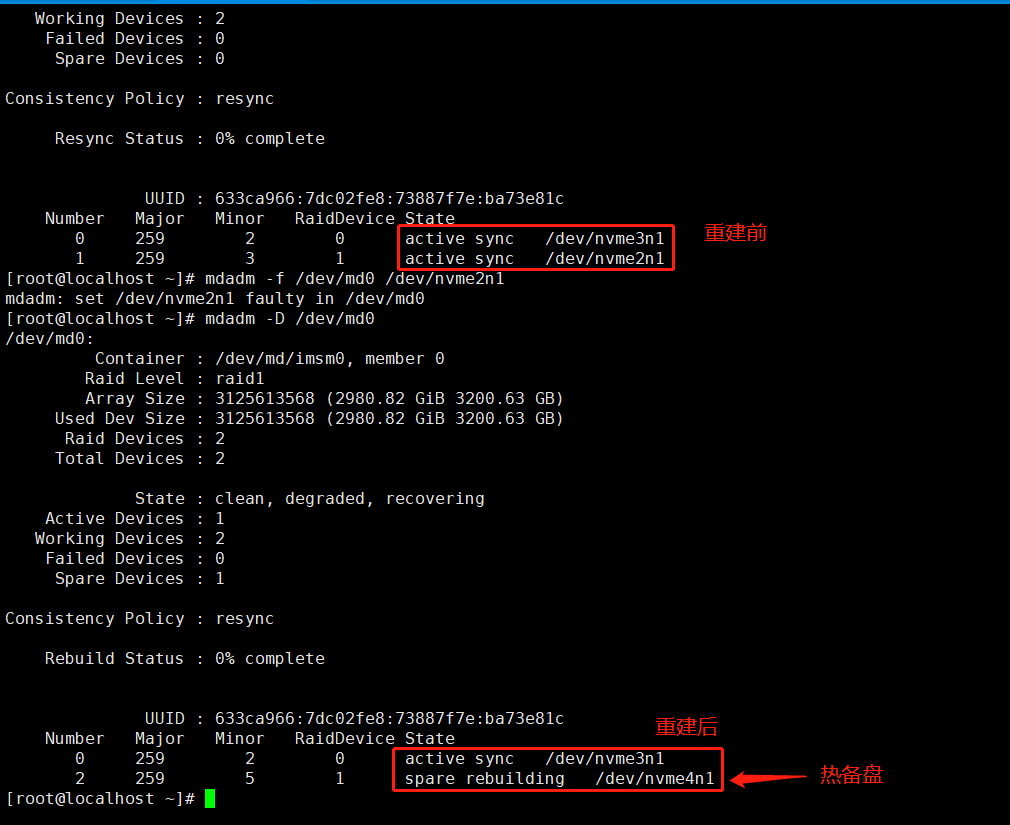

2.1 VROC的使用方式

目前，英特爾至強可擴展處理器基本都支持VMD，但是并不是cpu支持就可以使用VROC了，需要滿足以下幾個條件：

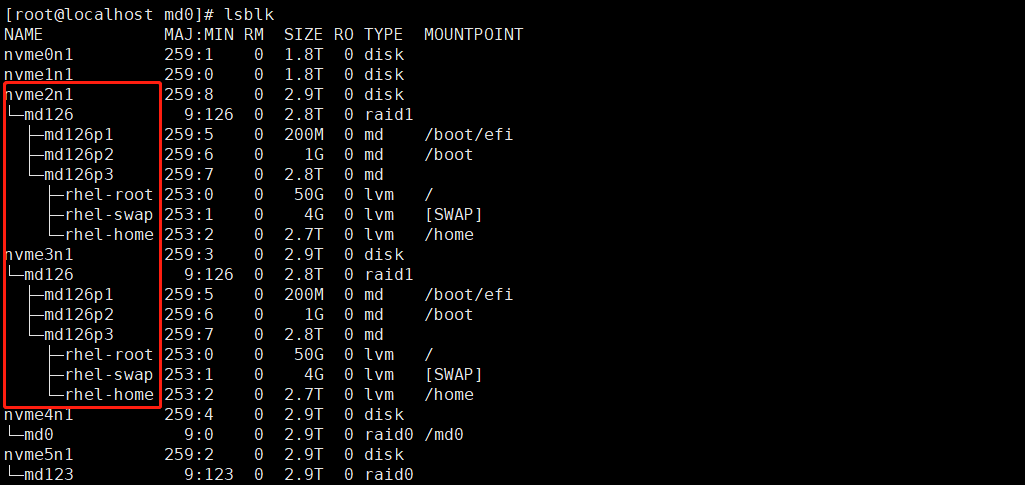

1.VMD是一個比較新的技術，需要將服務器的引導模式調整為UEFI引導模式。

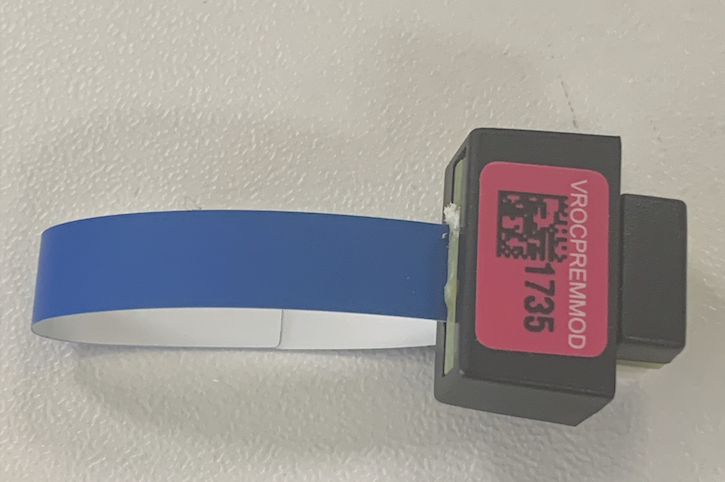

2.需要VROC Key，Intel VROC 是一種通過 OEM 或 ODM 與支持服務級別協議一起銷售的許可產品。Intel VROC 硬件密鑰是獲取Intel VROC 軟件許可的機制。某些 OEM/ODM 通過在其主板上添加密鑰標頭，構建了支持Intel VROC 的服務器和工作站。每個VROC Key的售價在100美金左右。
