眾所周知，Linux系統可能會因?yàn)楫惓Ｖ噶睢⒃L問無效內存地址、死鎖（soft lockup）等原因崩潰。而系統崩潰后，我們可以通過kdump將當時的內存信息dump下來并生成一個轉儲文件vmcore，同時，crash工具可以幫助我們分析vmcore文件并找到問題所在。

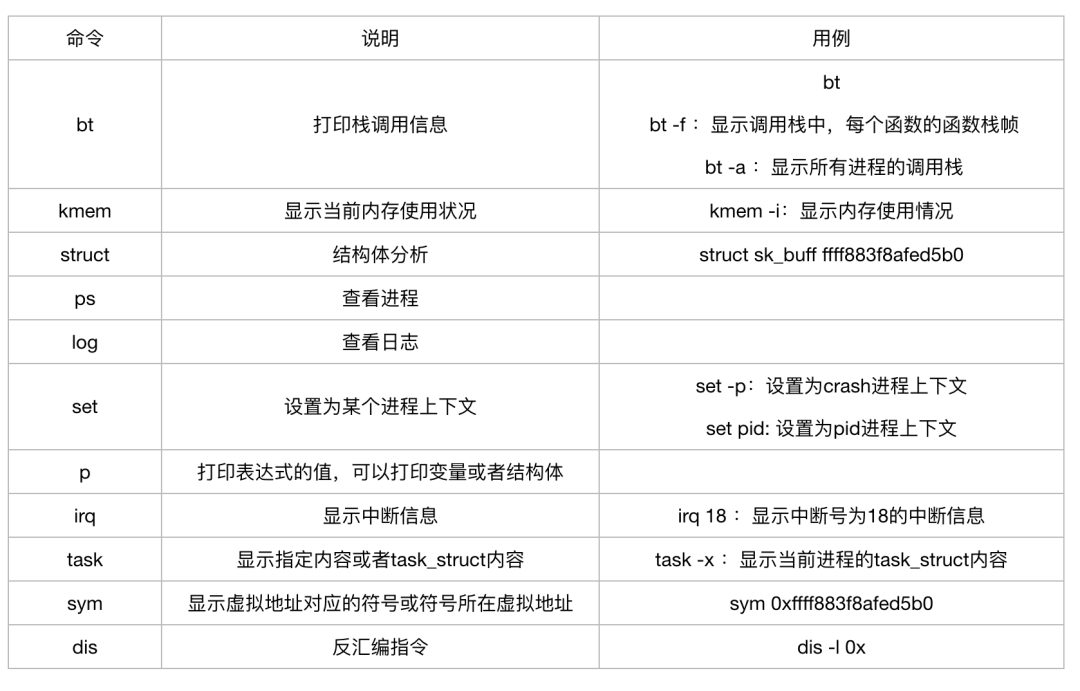

本文將簡單介紹「crash工具的安裝和常用命令」，并通過舉例講解如何使用crash工具定位內核問題。
crash工具是Redhat提供的開源工具，主要用來離線分析Linux內核轉存文件，它整合了gdb工具，可以查看堆棧，dmesg日志，內核數據結構，反匯編等等，功能十分強大。
# 安裝crash工具
yum install crash
# 安裝debuginfo包
debuginfo-install kernel
# 運行crash工具
crash /usr/lib/debug/lib/modules/<kernel>/vmlinux /var/crash/<timestamp>/vmcore
CPU寄存器與函數棧幀結構
在使用crash工具分析vmcore文件之前，我們還需要簡單了解下CPU中的寄存器以及函數棧幀的結構，因?yàn)槎ㄎ粏栴}時我們經常需要查看某個變量或參數的值，而這些線索往往就存在于寄存器或函數棧中，只有清楚了它們的作用和結構才能準確找到對應的存放位置。除此之外還需要了解一些簡單的匯編指令，大家可自行查詢。
%rax : 存儲函數返回值
%rsp : 棧指針寄存器，指向棧頂
%rdi, %rsi, %rdx, %rcx, %r8, %r9 : 函數參數，依次對應param1, param2....
%rbx, %rbp, %r12~%r15 : 數據存儲，遵循被調用者使用原則
%r10, %r11 : 數據存儲，遵循調用者使用原則
被調用者使用原則：在函數調用時，調用者不必保存這些寄存器的值而直接進行子函數調用，進入子函數后，子函數在覆蓋這些寄存器前，需要保存這些寄存器的值，即這些寄存器的值是由被調用者來保存和恢復的。
調用者使用原則：在進行子函數調用前，就需要由調用者提前保護好這些寄存器的值，保存方法通常是把寄存器的值壓入堆棧中，調用者保存完成后，在子函數中就可以隨意覆蓋這些寄存器的值了。

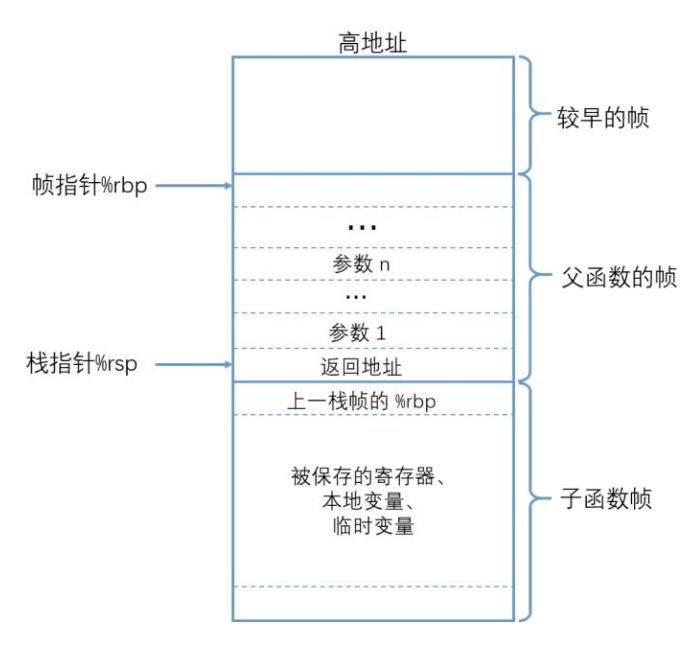

函數調用棧從高地址向下往低地址增長，其中rsp和rbp分別指向棧頂和棧底。在進行函數調用時，會將參數賦值到對應寄存器中，同時將父函數的rbp地址壓棧，然后rsp賦值給rbp，隨后再依次將其他信息壓棧保存，這樣我們就可以通過bt -F命令再結合匯編指令，就可以知道被壓入棧中的信息了。
嘗試分析下面這個vmcore文件，我們先用crash工具打開vmcore文件，接著使用log或者bt命令查看最后的堆棧及寄存器信息。從第一行“unable to handle kernel paging request”，我們可以確定這是一個因?yàn)樵L問了非法地址引發crash的問題，接下來就需要定位這個非法地址是從哪里來的。
crash> log
[...]
[2221616.681792] BUG: unable to handle kernel paging request at 0000000000019600
[2221616.682227] IP: [<ffffffff810fdfa0>] native_queued_spin_lock_slowpath+0x110/0x200
[2221616.682565] PGD 0
[2221616.682816] Oops: 0002 [#1] SMP
[2221616.683060] Modules linked in: binfmt_misc nfsv3 rpcsec_gss_krb5 nfsv4 dns_resolver nfs fscache ipt_MASQUERADE nf_nat_masquerade_ipv4 xt_addrtype iptable_filter xt_nat iptable_nat nf_conntrack_ipv4 nf_defrag_ipv4 nf_nat_ipv4 nf_nat nf_conntrack bonding emcpdm(POE) emcpgpx(POE) emcpmpx(POE) emcp(POE) vfat fat iTCO_wdt iTCO_vendor_support mxm_wmi dcdbas sb_edac edac_core intel_powerclamp coretemp intel_rapl iosf_mbi kvm_intel kvm irqbypass crc32_pclmul ghash_clmulni_intel aesni_intel lrw gf128mul glue_helper ablk_helper cryptd pcspkr cdc_ether usbnet mii mei_me mei lpc_ich acpi_power_meter sg shpchp wmi ipmi_si ipmi_devintf ipmi_msghandler nfsd auth_rpcgss nfs_acl lockd grace sunrpc ip_tables xfs libcrc32c sd_mod mgag200 i2c_algo_bit drm_kms_helper lpfc syscopyarea sysfillrect sysimgblt fb_sys_fops
[2221616.685213] ttm drm crc32c_intel ahci i40e libahci crc_t10dif crct10dif_generic libata crct10dif_pclmul scsi_transport_fc megaraid_sas i2c_core scsi_tgt ptp pps_core crct10dif_common dm_mirror dm_region_hash dm_log dm_mod [last unloaded: emcpioc]
[2221616.686573] CPU: 39 PID: 101271 Comm: systemd-cgtop Tainted: P OE ------------ 3.10.0-693.21.1.el7.x86_64 #1
[2221616.687011] Hardware name: Dell Inc. PowerEdge R630/02C2CP, BIOS 2.7.1 001/22/2018
[2221616.687509] task: ffff88158c812f70 ti: ffff88a4b502c000 task.ti: ffff88a4b502c000
[2221616.687982] RIP: 0010:[<ffffffff810fdfa0>] [<ffffffff810fdfa0>] native_queued_spin_lock_slowpath+0x110/0x200
[2221616.688519] RSP: 0018:ffff88a4b502fdc8 EFLAGS: 00010006
[2221616.689011] RAX: 0000000000001fd4 RBX: ffffffff81abb3a0 RCX: 0000000001390000
[2221616.689520] RDX: 0000000000019600 RSI: 00000000fea18bd0 RDI: ffff88b68e104f98
[2221616.690044] RBP: ffff88a4b502fdc8 R08: ffff88befe2d9600 R09: 0000000000000000
[2221616.690618] R10: ffff8801bfc07300 R11: 0000000000000246 R12: 0000000000000000
[2221616.691175] R13: ffff88748b81be00 R14: ffffffff81318e90 R15: ffff88bed0d860c0
[2221616.691743] FS: 00007efd99b72740(0000) GS:ffff88befe2c0000(0000) knlGS:0000000000000000
[2221616.692299] CS: 0010 DS: 0000 ES: 0000 CR0: 0000000080050033
[2221616.692870] CR2: 0000000000019600 CR3: 0000009284026000 CR4: 00000000003607e0
[2221616.693498] DR0: 0000000000000000 DR1: 0000000000000000 DR2: 0000000000000000
[2221616.694113] DR3: 0000000000000000 DR6: 00000000fffe0ff0 DR7: 0000000000000400
[2221616.694719] Call Trace:
[2221616.695352] [<ffffffff816a8ff4>] queued_spin_lock_slowpath+0xb/0xf
[2221616.695956] [<ffffffff816b6758>] _raw_spin_lock_irq+0x28/0x30
[2221616.696615] [<ffffffff81319654>] blkcg_print_blkgs+0x74/0xe0
[2221616.697260] [<ffffffff8131f286>] cfqg_print_rwstat+0x36/0x40
[2221616.697899] [<ffffffff8110cfd6>] cgroup_seqfile_show+0x76/0x80
[2221616.698527] [<ffffffff8122ac87>] ? seq_buf_alloc+0x17/0x40
[2221616.699185] [<ffffffff8122b1b0>] seq_read+0x110/0x3e0
[2221616.699849] [<ffffffff812054ef>] vfs_read+0x9f/0x170
[2221616.700539] [<ffffffff812063bf>] SyS_read+0x7f/0xe0
[2221616.701184] [<ffffffff816c0715>] system_call_fastpath+0x1c/0x21
[2221616.701834] Code: 87 47 02 c1 e0 10 45 31 c9 85 c0 74 44 48 89 c2 c1 e8 13 48 c1 ea 0d 48 98 83 e2 30 48 81 c2 00 96 01 00 48 03 14 c5 a0 10 b2 81 <4c> 89 02 41 8b 40 08 85 c0 75 0f 0f 1f 44 00 00 f3 90 41 8b 40
[2221616.703308] RIP [<ffffffff810fdfa0>] native_queued_spin_lock_slowpath+0x110/0x200
[2221616.704014] RSP <ffff88a4b502fdc8>
[2221616.704702] CR2: 0000000000019600
通常我們會先反匯編RIP寄存器中的指令，因?yàn)檫@是在系統崩潰時執行的指令，是在執行mov指令時出的問題。
crash> dis -lr ffffffff810fdfa0 | tail -n 10
/usr/src/debug/kernel-3.10.0-693.21.1.el7/linux-3.10.0-693.21.1.el7.x86_64/kernel/qspinlock.c: 107
0xffffffff810fdf85 <native_queued_spin_lock_slowpath+245>: shr $0x13,%eax
/usr/src/debug/kernel-3.10.0-693.21.1.el7/linux-3.10.0-693.21.1.el7.x86_64/kernel/qspinlock.c: 110
0xffffffff810fdf88 <native_queued_spin_lock_slowpath+248>: shr $0xd,%rdx
0xffffffff810fdf8c <native_queued_spin_lock_slowpath+252>: cltq
0xffffffff810fdf8e <native_queued_spin_lock_slowpath+254>: and $0x30,%edx
0xffffffff810fdf91 <native_queued_spin_lock_slowpath+257>: add $0x19600,%rdx
0xffffffff810fdf98 <native_queued_spin_lock_slowpath+264>: add -0x7e4def60(,%rax,8),%rdx
/usr/src/debug/kernel-3.10.0-693.21.1.el7/linux-3.10.0-693.21.1.el7.x86_64/include/linux/compiler.h: 208
0xffffffff810fdfa0 <native_queued_spin_lock_slowpath+272>: mov %r8,(%rdx) <--- crashed here
在對應版本的內核代碼中，我們找到blkcg_print_blkgs這個函數，在調用spin_lock_irq的地方看到自旋鎖是來自“blkcg_gq”結構體，接下來我們希望找到blkg->q->queue_lock的地址，判斷這個地址是否有問題。
void blkcg_print_blkgs(struct seq_file *sf, struct blkcg *blkcg,
u64 (*prfill)(struct seq_file *,
struct blkg_policy_data *, int),
const struct blkcg_policy *pol, int data,
bool show_total)
{
struct blkcg_gq *blkg;
u64 total = 0;
rcu_read_lock();
hlist_for_each_entry_rcu(blkg, &blkcg->blkg_list, blkcg_node) {
spin_lock_irq(blkg->q->queue_lock);
if (blkcg_policy_enabled(blkg->q, pol))
total += prfill(sf, blkg->pd[pol->plid], data);
spin_unlock_irq(blkg->q->queue_lock);
}
rcu_read_unlock();
if (show_total)
seq_printf(sf, "Total %llu\n", (unsigned long long)total);
}
繼續用dis命令反匯編blkcg_print_blkgs的指令， 通過“l(fā)ea -0x18(%rcx),%r15”指令，我們可以知道blkg的地址存放在r15寄存器中。知道了blkg的地址，我們就可以找到最后queue_lock的地址啦。
crash> dis -lr ffffffff81319654 | tail -n 10
0xffffffff8131963c <blkcg_print_blkgs+92>: test %rcx,%rcx
0xffffffff8131963f <blkcg_print_blkgs+95>: je 0xffffffff81319688 <blkcg_print_blkgs+168>
0xffffffff81319641 <blkcg_print_blkgs+97>: lea -0x18(%rcx),%r15
/usr/src/debug/kernel-3.10.0-693.21.1.el7/linux-3.10.0-693.21.1.el7.x86_64/block/blk-cgroup.c: 504
0xffffffff81319645 <blkcg_print_blkgs+101>: mov (%r15),%rax
/usr/src/debug/kernel-3.10.0-693.21.1.el7/linux-3.10.0-693.21.1.el7.x86_64/include/linux/spinlock.h: 331
0xffffffff81319648 <blkcg_print_blkgs+104>: mov 0x458(%rax),%rdi
0xffffffff8131964f <blkcg_print_blkgs+111>: callq 0xffffffff816b6730 <_raw_spin_lock_irq>
/usr/src/debug/kernel-3.10.0-693.21.1.el7/linux-3.10.0-693.21.1.el7.x86_64/block/blk-cgroup.c: 505
0xffffffff81319654 <blkcg_print_blkgs+116>: mov (%r15),%rdi
通過blkcg_gq結構體的地址，我們可以先找到q的地址。
struct blkcg_gq {
/* Pointer to the associated request_queue */
struct request_queue *q;
struct list_head q_node;
struct hlist_node blkcg_node;
struct blkcg *blkcg;
...
};
crash> blkcg_gq.q ffff88bed0d860c0
q = 0xffff88bef3f1b4e0
struct request_queue {
/*
* Together with queue_head for cacheline sharing
*
struct list_head queue_head;
struct request *last_merge;
struct elevator_queue *elevator;
int nr_rqs[2]; /* # allocated [a]sync rqs */
int nr_rqs_elvpriv; /* # allocated rqs w/ elvpriv */
...
spinlock_t __queue_lock;
spinlock_t *queue_lock; ...
};
crash> struct request_queue.queue_lock 0xffff88bef3f1b4e0
queue_lock= 0xffff88b68e104f98
使用kmem命令查看當先內存的分配情況，可以看出0xffff88b68e104f98這個地址已超出已分配地址，確實是一個非法地址。
crash> kmem -s 0xffff88b68e104f98
CACHE NAME OBJSIZE ALLOCATED TOTAL SLABS SSIZE
ffff8801bfc07a00 kmalloc-96 96 23531 34776 828 4k
SLAB MEMORY NODE TOTAL ALLOCATED FREE
ffffea02da384100 ffff88b68e104000 1 42 10 32
FREE / [ALLOCATED]
ffff88b68e104f60
查看requset_queue結構體，這個隊列已沒有設備在使用，但是從requeust_fn可以確認它被emcp模塊使用。
crash> dev -d | grep ffff88bef3f1b4e0
crash> request_queue.dev,request_fn,nr_queues 0xffff88bef3f1b4e0
dev = 0x0
request_fn = 0xffffffffc09348b0
nr_queues = 0x0
crash> sym 0xffffffffc09348b0
ffffffffc09348b0 (t) emcp_native_strategy_request_fn [emcp]
因此，我們可以得出結論：
由于「emcp模塊沒有正確刪除request_queue」，導致自旋鎖操作訪問無效地址。
綜上所述，可以看出crash工具非常強大，而學習使用crash工具不僅可以幫我們更快速地定位問題，更能夠幫助我們深入地理解linux內核。
